ما هي علامة التحكم في المسار؟ العلامات الشائعة ومعانيها

ما هي علامة التحكم في استخدام المسار؟ يشرح هذا الدليل الشامل آلية عمل علامات التحكم في استخدام المسار، ومعاني رموزها، وفوائد أنظمة LED المتطورة، وأماكن استخدامها على الطرق الحديثة.

ما هي علامة التحكم في المسار؟

إشارة التحكم في المسار هي جهاز لتنظيم حركة المرور تستخدمه سلطات الطرق لتوضيح المسار المسموح للسائقين باستخدامه في وقت معين. وتعتمد هذه الإشارات غالبًا على لوحات عرض LED، وأجهزة استشعار، ونظام تحكم مركزي لتبادل معلومات المسار في الوقت الفعلي.

وفقًا لدليل أجهزة التحكم المروري الموحدة (MUTCD) ، فإن إشارات التحكم في استخدام المسارات هي إشارات علوية خاصة تسمح أو تمنع استخدام مسارات محددة ويمكنها أيضًا الإشارة إلى متى سيتم إغلاق مسار ما.

تُركَّب عادةً لافتات التحكم في المسارات فوق المسارات على الطرق السريعة، والطرق السريعة، والجسور، والأنفاق، وغيرها من الطرق متعددة المسارات. تُساعد هذه اللافتات على تحسين السلامة على الطرق، والحفاظ على انسيابية حركة المرور، وإرشاد السائقين بوضوح.

تستخدم معظم المسارات الحديثة لافتات إرشادية تتضمن رموزًا زاهية الألوان، وأسهمًا، ورسائل نصية قصيرة. لكل رمز ولون معنى محدد، وهي مصممة لتكون مقاومة للماء والغبار ومتينة للاستخدام في الهواء الطلق.

الميزات الأساسية:

• تعزيز السلامة على الطرق: تقليل ارتباك السائقين وصراعات تغيير المسارات، مما يؤدي إلى تقليل الحوادث.
• تحسين تدفق حركة المرور: تمكين إدارة المسار الديناميكية لتخفيف الازدحام وتقليل التأخير.
• استخدم رموزًا واضحة ومعيارية مثل السهم الأخضر والسهم الأصفر وعلامة X الحمراء.
• توفير شاشة LED ساطعة وسهلة القراءة تعمل في ظروف النهار والليل. (تعمل شاشات LED الخارجية لحركة المرور واللافتات عادةً في 4,500-7,500 شمعة (المدى الذي يسمح بالبقاء مرئيًا في ضوء الشمس.)
• توفير معلومات في الوقت الحقيقي حول فتح المسارات وإغلاقها وعكسها.
• توفر مقاومة عالية للأمطار والغبار وتغيرات درجات الحرارة للاستخدام الخارجي.
• السماح بالتحكم عن بعد أو آليًا من نظام إدارة حركة المرور المركزي.

ماذا تعني رموز علامات التحكم في المسار LED؟

• سهم أخضر:الممر مفتوح وآمن للاستخدام.
• الأحمر X:المسار مغلق. لا تقُد في هذا المسار.
• سهم قطري أصفر:سيُغلق المسار أمامك. ادخل بأمان إلى المسار المفتوح التالي.
• السهم الأبيض المستقيم:ابق في مسارك الحالي واستمر في السير بشكل مستقيم.
• علامة X حمراء وامضة:الممر على وشك الإغلاق أو مخصص للاستخدام في حالات الطوارئ أو الخاصة فقط.
• السهم الأيسر:هذا المسار مخصص لحركات الانعطاف إلى اليسار.
• السهم الأيمن:هذا المسار مخصص لحركات الانعطاف إلى اليمين.

ما هي فوائد علامات التحكم في المسار؟

• تحسين السلامة على الطرق من خلال تقليل الارتباك حول المسارات المفتوحة أو المغلقة.
• توفير تحديثات في الوقت الفعلي أثناء الازدحام أو الحوادث أو حالات الطوارئ.
• مساعدة السائقين على السفر بسلاسة أكبر وتقليل التأخير.
• استخدم رموزًا واضحة يسهل على الجمهور قراءتها وفهمها.
  توفر علامات التحكم في المسار LED استهلاكًا منخفضًا للطاقة وعمر خدمة طويل.

تسهيل عملية إدارة المسارات على المشغلين من غرفة التحكم المركزية.

كيف تعمل علامة التحكم في المسار؟

عادةً ما ترتبط إشارات التحكم في المسارات بمركز إدارة المرور (TMC). يستخدم المركز برامج وكاميرات وأجهزة استشعار ومصادر بيانات أخرى لمراقبة حالة الطريق آنيًا. بناءً على هذه المعلومات، يُحدد المسارات التي يجب فتحها أو إغلاقها أو عكسها.

يبدو سير العمل الأساسي على النحو التالي:

• مراقبة حركة المرور: تعمل الكاميرات/أجهزة الاستشعار المتكاملة على مراقبة حالة المرور على الطرق.
• تحليل البيانات: تقوم TMC بجمع هذه البيانات لإجراء تحليل إضافي لتحديد إشارة المسار.
• اتخاذ القرار وإرسال الأوامر: يقوم برنامج TMC بتحليل البيانات ويقوم تلقائيًا (أو بموافقة المشغل) بإنشاء تعليمات لعلامات المسار.
• تفعيل التوقيع: تستقبل وحدة التحكم الأمر وتقوم بتحديث العرض على علامات التحكم في المسار ذات الصلة وفقًا لذلك.

يتبع السائقون هذه الإشارات، وتتدفق حركة المرور بسلاسة.

ملاحظة: تعمل إشارات التحكم المتقدمة في المسارات تلقائيًا، دون تدخل المشغل.

ما هي الأنواع الرئيسية لعلامات التحكم في المسار؟

1: علامات التحكم في المسار الثابت

• لافتات التحكم الثابتة في المسارات هي نوع تقليدي من لافتات المسارات. تعرض ببساطة رسالة تنبيه ثابتة (غير رقمية) حول حالة المسار. عادةً ما تُثبّت هذه اللافتات بشكل دائم على الطرق. من الأمثلة على ذلك: انعطاف يسارًا، انعطاف يمينًا، وإغلاق المسار. تُعد هذه اللافتات خيارات اقتصادية لا تتغير بشكل فوري.

2: علامات التحكم في مسار الرسائل المتغيرة (VMS)

• علامات الرسائل المتغيرة (إشارات التحكم في المسارات (VMS) هي إشارات تحكم في المسارات تعرض معلومات متغيرة بناءً على حالة الطريق في الوقت الفعلي. تظهر هذه الإشارات على مصابيح LED تعرض المعلومات الفورية التي تُحددها وحدة التحكم.

على سبيل المثال، يمكن أن يعرض نظام إدارة حركة المرور سهمًا أخضرًا مكتوبًا عليه "مسار مفتوح" أو علامة X حمراء مكتوب عليها "مسار مغلق". تُستخدم هذه العلامات على نطاق واسع على الطرق السريعة والطرق السريعة لضمان انسيابية حركة المرور والاستجابة السريعة للحوادث أو الازدحام.

3: علامات التحكم في المسار القابل للعكس

• تُستخدم علامات التحكم في المسارات القابلة للعكس في المسارات التي يتغير فيها اتجاه حركة المرور حسب الوقت. خلال ساعات الذروة، يُمكن فتح مسار إضافي في اتجاه الذروة. أما خارج أوقات الذروة، فيمكن استخدام المسار نفسه في الاتجاه المعاكس.

يمكن التحكم في هذه الأنظمة يدويًا بواسطة المشغلين أو تلقائيًا بواسطة نظام التحكم المتقدم في المسار.

4: علامات ممرات الجسر العلوي

• لافتات المسارات العلوية هي لافتات كبيرة تُثبّت على بوابات معدنية فوق مسارات متعددة. توفر هذه اللافتات معلومات واضحة عن استخدام المسارات، والاتجاه، والمسافة، والوجهات.

نظراً لتركيبها في مكان مرتفع عن الطريق، يمكن للسائقين رؤيتها من مسافة بعيدة. صُممت هياكلها وأغطية اللافتات لتحمل الرياح والأمطار وغيرها من الظروف الخارجية القاسية.

5: علامات التحكم في المسار LED

• لافتات التحكم في المسارات بتقنية LED هي أجهزة متطورة للتحكم في المسارات، تستخدم شاشات LED عالية السطوع لعرض الرموز والرسائل. توفر هذه اللافتات رؤية واضحة في الليل والنهار، وفي ظروف الطقس السيئة، مع استهلاك طاقة منخفض نسبيًا.
• يمكن دمج الكاميرات وأجهزة الاستشعار ووحدات الاتصال مع هذه اللافتات لإنشاء نظام تحكم ديناميكي كامل في المسارات. هذا يجعل لافتات LED للتحكم في المسارات مثالية للمواقع التي تتطلب معلومات دقيقة وآنية عن المسارات.

يُعدّ اختيار النوع المناسب من إشارات التحكم في المسارات أمرًا بالغ الأهمية لنظام إدارة حركة المرور الفعال. إذا كنت ترغب في استكشاف حلول أخرى لعرض إشارات المرور بتقنية LED، مثل أنظمة الرسائل المتغيرة (VMS) وأنظمة الإشارات المتغيرة ذات الإضاءة المنخفضة (VSLS) وإشارات مواقف السيارات بتقنية LED وإشارات المقطورات المحمولة، فراجع دليلنا لإشارات الطرق بتقنية LED للاطلاع على الأنواع والمواصفات والأسعار والتطبيقات.

بصفتها شركة متخصصة في تصنيع شاشات LED ، تقدم Comsight مجموعة كاملة من لافتات التحكم في المسارات، بدءًا من الوحدات ذات المسار الواحد وحتى أنظمة البوابات العلوية المعقدة، وكلها مصممة لتدوم طويلاً وتتكامل بسلاسة مع مراكز إدارة المرور الحديثة.

أين يتم استخدام علامات التحكم في المسار؟

• الطرق السريعة والطرق السريعة العابرة:إظهار فتحات المسارات وإغلاقها ودمجها للحفاظ على تنظيم حركة المرور عالية السرعة.
• الأنفاق والجسور:تحسين الرؤية وتوجيه استخدام المسارات في المناطق الضيقة أو عالية الخطورة، وخاصة خلال ساعات الذروة.
  ساحات تحصيل الرسوم:أشر إلى المسارات المفتوحة، أو المغلقة، أو المخصصة للدفع الإلكتروني أو الدفع اليدوي.
• الطرق الحضرية:المساعدة في إدارة حركة المرور في ساعة الذروة، ومناطق البناء، والتحولات المؤقتة في المسارات.
• أماكن وقوف السيارات:إرشاد السائقين إلى مسارات الدخول والخروج، وتوجيههم نحو مناطق وقوف السيارات المتاحة.

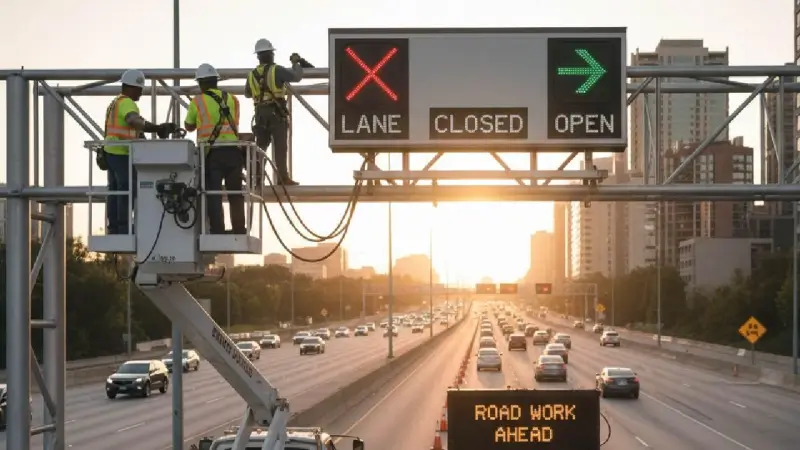

كيف يتم تركيب علامات التحكم في المسار؟

يتطلب تركيب لافتات التحكم في المسارات خبرةً احترافيةً لضمان أدائها الصحيح وتركيبها الآمن. تتضمن العملية العامة الخطوات التالية:

• تحليل الموقع والتخطيط: إجراء تقييم مفصل لموقع التثبيت حيث سيتم تثبيت علامات المسار.
• تركيب الهيكل: إنشاء هيكل تثبيت متين وطويل الأمد (على سبيل المثال، جسر أو عمود).
• الأسلاك والاتصال: قم بمد كابلات الطاقة وإنشاء اتصال الشبكة بنظام التحكم المركزي.
• تكامل البرمجيات وتكوينها: تثبيت وتكوين برنامج التحكم المركزي ودمجه مع العلامات وأي أجهزة استشعار.
• اختبار النظام والتشغيل: إجراء اختبارات وظيفية شاملة وإجراء التعديلات النهائية لضمان الأداء الأمثل.

ما هي المكونات الرئيسية لنظام إشارات التحكم في المسار؟

• وحدات العرض LED
• وحدة التحكم أو المتحكم
• وحدة الاتصالات (سلكية أو لاسلكية)
• وحدة إمداد الطاقة وأجهزة الحماية
• برنامج مركزي أو محلي
• هيكل التركيب (عمود أو منصة أو قوس)
• الكاميرات وأجهزة الاستشعار الاختيارية

الملاحظات الختامية

تُعدّ لافتات التحكم في المسارات جزءًا أساسيًا من أنظمة السلامة المرورية الحديثة. فهي تُساعد على إدارة عمليات المسارات بشكل آني على الطرق السريعة والجسور والأنفاق والطرق الحضرية، مما يُمكّن السائقين من معرفة المسارات المناسبة لهم بدقة. تُقلل الرموز والألوان الواضحة من الارتباك، وتُعزز انسيابية حركة المرور، وتُقلل من خطر الحوادث.

اليوم، يُمكن تحديث إشارات التحكم في المسارات بتقنية LED المتطورة وأنظمة التحكم الديناميكية في المسارات تلقائيًا بناءً على بيانات المرور. هذا يُحسّن الدقة ويُقلل الحاجة إلى التدخل اليدوي.

أفكاركم، حلولنا!

تواصل معنا لتزويدنا بمتطلباتك للحصول على حل مفصل وعرض سعر.

الأسئلة الشائعة

س1: ما هي علامة التحكم المتقدمة في المسار؟

تعتبر علامة التحكم المتقدمة في المسار جزءًا من نظام آلي يستخدم أجهزة استشعار وبرامج وشاشات LED لتحديث حالة المسار في الوقت الفعلي، مع القليل من الإدخال اليدوي أو بدونه من قبل المشغلين.

س2: هل هذا متطلب قانوني لتثبيت علامات التحكم في المسار؟

ليس في جميع البلدان، ولكن في العديد من البلدان، يعد تركيب علامات التحكم في المسار في مناطق أو طرق محددة شرطًا قانونيًا.

س3: من الذي يتحكم فعليًا بعلامات التحكم في المسار؟

 في معظم الحالات، تُدار إشارات التحكم في المسارات من قِبل هيئة المرور في المدينة أو الطرق السريعة عبر مركز إدارة المرور. ويمكن تشغيل النظام يدويًا أو بالاعتماد على التحكم الآلي بناءً على بيانات المرور.

س4: ما هو عمر الخدمة؟

تدوم معظم إشارات التحكم في المسارات بتقنية LED من 7 إلى 12 عامًا (حوالي 50,000 إلى 100,000 ساعة ).

س5: هل يمكن أن تعمل بالطاقة الشمسية؟

نعم. تدعم العديد من لافتات التحكم في المسارات بتقنية LED الطاقة الشمسية ، وخاصة التركيبات ذات المسار الواحد أو منخفضة الطاقة.
